TBM 2G 无框力矩电机 | 直驱电机
您准备好了吗？ 科尔摩根将以更高水平的性能、可扩展性和设计灵活性助力您应对更加苛刻的设计挑战。 TBM2G 无框力矩电机 (TBM2G) 是历经数年潜心研发和测试，并吸取全球客户反馈后的新一代力矩电机。 现在，您可以在科尔摩根产品家族最紧凑、最轻巧的电磁组件中，以高水平转矩性能将机器和机器人创新理念变为现实。

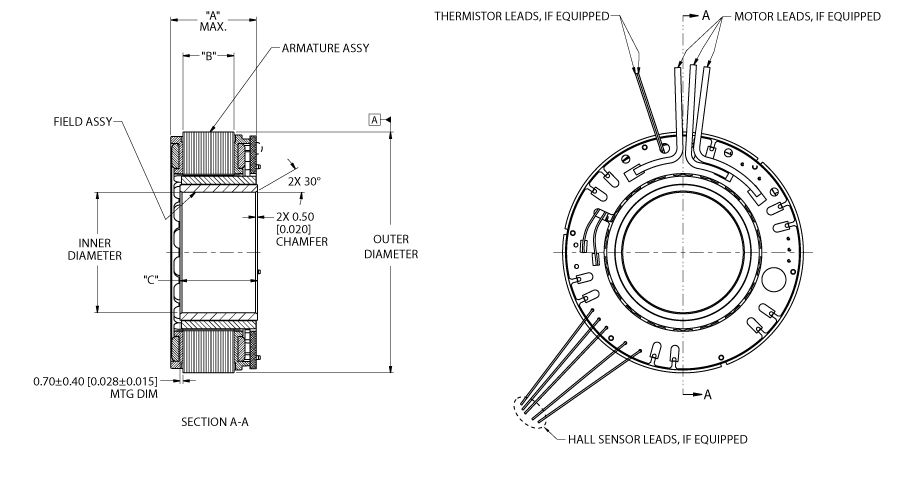

框架 外径 内径 "A" 最大 "B" REF +/- 0.35 "C" +/- 0.075
08 13 26 08 13 26 08 13 26
050 50 24.75 20.64 25.14 38.74 8.2 12.7 26.3 14.76 19.26 32.86
060 60 30 17.58 22.08 35.68 8.2 12.7 26.3 14.76 19.26 32.86
068 68 34 18.58 23.08 36.68 8.2 12.7 26.3 14.76 19.26 32.86
076 76 38 18.51 23.01 36.61 8.2 12.7 26.3 14.76 19.26 32.86
085 85 42.5 19.58 24.08 37.68 8.2 12.7 26.3 14.76 19.26 32.86
094 94 47 19.93 24.43 38.03 8.2 12.7 26.3 14.76 19.26 32.86
115 115 57.5 26.2 30.7 44.3 8.2 12.7 26.3 14.76 19.26 32.86

*毫米

  TBM2G-050xx TBM2G-060xx TBM2G-068xx TBM2G-076xx TBM2G-085xx TBM2G-094xx TBM2G-115xx
参数 单位 08 13 26 08 13 26 08 13 26 08 13 26 08 13 26 08 13 26 08 13 26
失速连续转矩 Nm 0.27 0.38 0.64 0.45 0.6 0.96 0.63 0.86 1.54 0.89 1.13 2.06 1.21 1.65 2.69 1.58 2.05 3.67 1.9 3.04 6.03
额定转速 rpm 8000 8000 6700 8000 8000 4200 8000 6600 3300 8000 6600 2900 8000 5200 2700 8000 5800 2900 5800 4900 3300
电机常数 Nm/√W 0.061 0.083 0.128 0.087 0.114 0.176 0.119 0.157 0.251 0.157 0.193 0.324 0.203 0.271 0.419 0.263 0.331 0.528 0.31 0.464 0.802
额定功率 kW 0.204 0.271 0.368 0.329 0.415 0.366 0.467 0.538 0.506 0.588 0.605 0.56 0.741 0.725 0.67 0.86 0.87 0.945 0.711 0.969 1.463
