SD253驱动器可以通过USB线连接电脑，对其“输出电流”，“细分数”进行设置；
● 输出电流：0~3A(峰值)任意可设；
● 细分数:400~60000(脉冲/圈)任意可调；

● 全细分全平滑控制技术,噪音更低;
● 最大输入响应频率:140KHZ;
● 本驱动器有掉电位置记忆功能,在断电瞬间,驱动器自动记录电机的位置,在驱动器重新上电时,电机自动回复到掉电前的位置;
● 两个LED指示灯，当有电源电压接入时，Power灯亮；有脉冲输入时，Status灯亮；无脉冲输入时，Status灯灭；当电机处于不锁轴的情况下，Status灯闪烁；

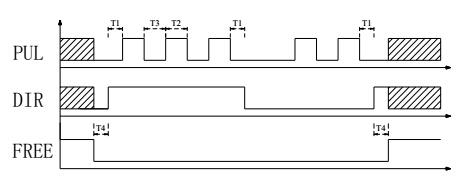

脉冲时序图

说明：
1、高电平表述光耦导通，低电平表示光耦关断；
2、高电平的电压要大于3.2V，电源大于5mA；低电平电压要小于1V；
3、T1取值要大于5us，表示方向信号要先于脉冲信号建立，滞后于脉冲信号消失；
4、T2表示有效电平宽度，要大于2us；
5、T3表示无效电平宽度，要大于2us；
6、T4表示电机转动前，从释放状态进入锁轴状态所需要的时间，大于20us。
