电动梯形丝杠执行器 | 步进电机直线执行器
Thomson步进电机直线执行器在一个紧凑的外壳中整合了混合式步进电机和精密梯形丝杠。我们的步进电机直线执行器现在提供三种基本配置-旋转丝杠(MLS),旋转螺母(MLN)和执行器(MLA)。开放式旋转螺杆和旋转螺母的电动梯形丝杠适合存在外部导向或需要高度设计灵活性的应用,而电动梯形丝杠执行器(MLA)的封闭组件是进一步简化设计过程并消除外部导向要求的理想选择。

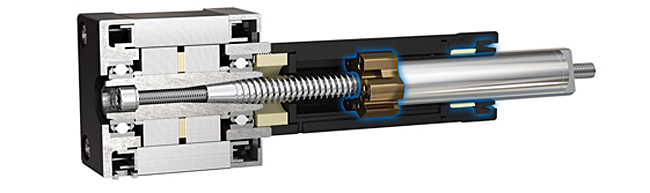

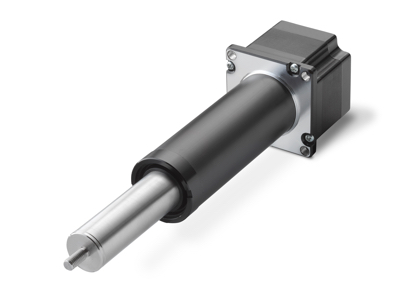

电动梯形丝杠执行器(MLA)


MLA 是一个完整的解决方案,可以为您处理运动 - 只需确定行程长度、每步或每转的线性行程,以及选择合适模型的精度水平。全封闭配置,带集成导向和支撑,易于安装。尺寸NEMA 08(20mm x 20mm)―NEMA 23(57mm x 57mm),负载能力最大22 N―890 N。

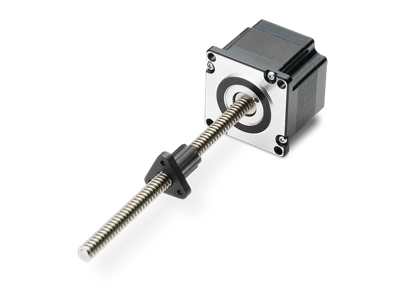

旋转丝杠配置(MLS)


MLS 组件通过让步进电机旋转丝杠并平移连接到导螺母的负载来实现。旋转丝杠和外部螺母配置,能够实现各种不同的电机、丝杠和螺母组合。尺寸NEMA 08(20mm x 20mm)―NEMA 23(57mm x 57mm),负载能力最大22 N―890 N。

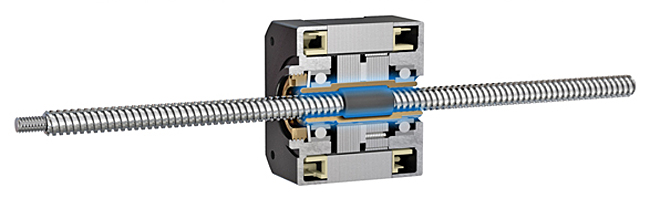

旋转螺母配置(MLN)

MLN 组件通过旋转步进电机主体内的螺母来启动。 运动是通过约束电机并平移连接到丝杠的负载或约束丝杠并平移连接到步进电机的负载来实现的。内部旋转螺母配置,能够实现紧凑设计和简化运动。尺寸NEMA 11(28mm x 28mm)―NEMA 23(57mm x 57mm),负载能力最大89 N―890 N。



电动梯形丝杠的优势

● 提高转矩密度
● 提高效率
● 旋转螺钉或螺母旋转
● 尺寸和丝杠可定制

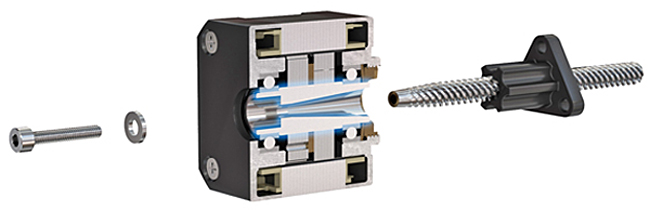

● 锥形锁的优势
● 减少噪音

● 可提供英制/公制版本


应用案例
● 医疗设备
● X-Y工作台
● 3D打印机
● HVAC控制阀
● 移液设备
● 数控系统
● 注射泵/流体泵
