RediMount™电机安装系统

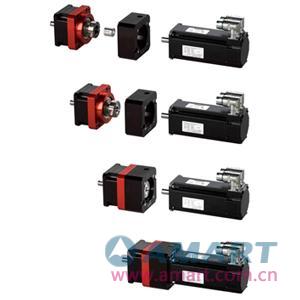

借助于RediMount™电机安装系统,Thomson Micron® 的True Planetary™减速机几乎可以简单、快速、无误差连接到市场上所有的电机上。创新的设计,带有适配紧固套和适配输入外壳,使减速机的安装可一步完成。

● 自对准中心 - 保持电机轴和减速机的同心度
● 预安装小齿轮 - 不再需要小齿轮设定
● 模块化设计 - 减速机和输入外壳(AD适配器)可单独订购
● 灵活性 - 可方便地进行备用电机更换
● 可替换性- 7个产品系列使用相同的RediMount安装系统





 RediMount™ 安装指南
1. 将袖套滑入紧固套轮毂,然后将衬套的槽与紧固套轮毂的槽对准。
2.将电机置于工作表面或握紧固件上,使输出轴朝上。 如果电机带有一个键,取下键并将键槽与紧固套轮毂的槽对准。 将减速机滑动到电机轴上。
3. 旋转紧固套轮毂,将输入外壳的接入孔与紧固套轮毂夹紧螺栓对准。
4. 使用力矩扳手将紧固套轮毂螺栓上紧(扭矩值如表中所示)。
5. 用提供的螺栓固定电机和减速机。
6.分三步将紧固套轮毂螺栓逐步上紧,每次将扭矩增大一些,直至它最后达到表中所示上紧扭矩。


紧固套轮毂螺栓上紧扭矩
减速机型号 减速机机架尺寸 预紧扭矩 最终上紧扭矩
in-lb Nm in-lb Nm
XTRUEâ„¢ 40 0.5 0.05 9.6 1.09
60 2 0.2 39 4.4
80 4 0.4 76 8.5
120 16 1.8 316 36.0
160 32 3.6 636 72.0
NemaTRUE™
NemaTRUE 90™
23/60 2 0.2 39 4.4
34/90 4 0.4 76 8.5
42/115 16 1.8 316 36.0
DuraTRUE™
DuraTRUE 90™
60 2 0.2 39 4.4
90 4 0.4 76 8.5
115 16 1.8 316 36.0
142 32 3.6 636 72.0
UltraTRUE™
UltraTRUE 90™
ValueTRUE™
ValueTRUE 90™
EverTRUE™
60 2 0.2 39 4.4
75/90 4 0.4 76 8.5
100/115 16 1.8 316 36.0
140 32 3.6 636 72.0
180 55 6.3 1104 125.0
